Jednořadý litinový článkový kotel s přetlakovou spalovací komorou určený pro ústřední vytápění plynnými a kapalnými palivy, vyráběný ve výkonovém rozsahu 103 až 310 kW.

Kotel VIADRUS G 300 je určen především pro vytápění středních objektů a od roku 1994, kdy byl uveden na český trh se osvědčil jako provozně velmi spolehlivý, hospodárný a v kombinaci s doporučenými typy hořáků šetrný k životnímu prostředí. Vzhledem ke svým tepelně technickým parametrům a prodejní ceně může úspěšně konkurovat obdobným výrobkům renomovaných zahraničních firem.

• Téměř neomezená životnost litinového kotlového tělesa.
• Vysoká hospodárnost a účinnost provozu.
• Na přání dodávka včetně hořáku.
• Moderní design.
• Plně automatický dvoustupňový provoz.
• Signalizace provozu a poruchy kotle, případně použití signálů pro přenos do nadřazeného systému.
• Možnost ovládání kotle prostřednictvím nadřazené automatiky nebo prostorového čidla teploty.
• Na přání lze objednat provedení regulačních prvků pro teplotu topné vody do 115°C (standardně jsou dodávány pro teplotu do 95°C).
• Možnost zapojení kotlů do kaskády.
• Dle dispozice kotelny lze volit otevírání uzávěrné a hořákové desky na levou nebo pravou stranu.
• Snadno přístupné hledítko a sonda pro měření přetlaku ve spalovací komoře.
• Dodávka ve smontovaném nebo rozloženém stavu dle přání zákazníka.
• Kotel VIADRUS G 300 v kombinaci s doporučenými hořáky šetří životní prostředí, jelikož výsledky spalování splňují v celé výkonové řadě přísné ekologické normy a předpisy.

DODÁVKA KOTLE

standardní :

• v rozloženém stavu (jednotlivé články na paletě, kotlová armatura a příslušenství v přepravním obalu )
• plášť včetně izolace v kartónové krabici
• slepá příruba pro hořák (potřebné otvory pro použitý typ hořáku se provádí až při montáži)
• ovládací skříňka OS - 04

na přání :

• ve smontovaném stavu
• dodávka s některým z doporučených hořáků (nutno specifikovat v objednávce)
• příruba s připojovacími otvory pro objednaný hořák
• provedení regulačních prvků pro výstupní teplotu do 115°C
• při požadavku ovládání čerpadla je možno použít ovládací skřínku OS 01

KONSTRUKCE KOTLE

Kotel VIADRUS G 300 je určen pro nízkotlaké teplovodní soustavy ústředního vytápění s maximální pracovní teplotou teplonosné látky do 95 °C (na přání 115°C) a maximálním pracovním přetlakem 4 bar.

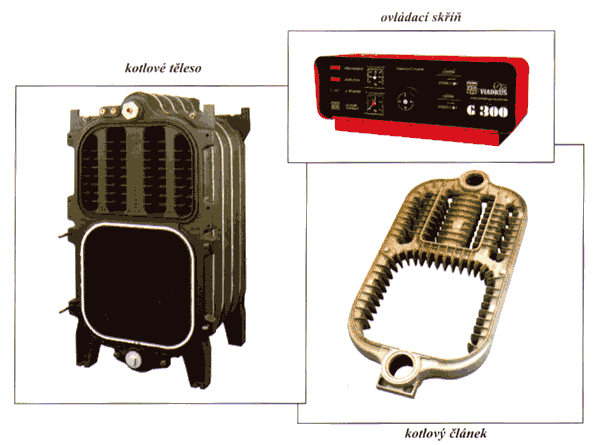

Spolehlivý provoz s vysokým využitím tepla spalin zabezpečuje kotlové těleso třítahové konstrukce vyrobené z kvalitní šedé litiny. Kotlové těleso je sestaveno z článků pomocí nalisovaných vsuvek a zajištěno kotevními šrouby. Těsnost kotle zaručuje kotlový tmel nanesený na dosedacích plochách článků a po obvodě spojů jednotlivých článků. Přední článek je osazen uzávěrnou a hořákovou deskou, které lze otevírat, podle umístění šroubovacích závěsů, na pravou nebo levou stranu.

Připojení topné a vratné vody je situováno na zadním článku a provedeno přírubami s nátrubkem DN 80. Na spodní přírubě s nátrubkem je napouštěcí a vypouštěcí kohout. V otvoru pro vstup vratné vody je umístěna omezovací vložka, která usměrňuje proudění vody v kotli.

Spaliny jsou z kotle odváděny odtahovým hrdlem, pod kterým je umístěna explozivní klapka sloužící současně jako čisticí poklůpek. Na odtahovém hrdle jsou měřící místa teploty a analýzy spalin.

Kotlové těleso je tepelně izolováno deskami ze zdravotně nezávadné minerální izolace, které minimalizují ztráty tepla sdílením do okolí.

Plášť kotle je povrchově upraven komaxitovým nátěrem.

Veškeré spínací, regulační a zabezpečovací prvky i propojovací svorkovnice jsou umístěny v ovládací skříňce OS 04 , upevněné na horním víku pláště.

Tlakové hořáky, se kterými byl kotel VIADRUS G 300 schválen jsou uvedeny v tabulce technických parametrů. S danými hořáky byly dosaženy velice příznivé emisní hodnoty spalin. Při použití jiných než doporučených typů hořáků výrobce nezaručuje dosažení uváděných parametrů.

Vlastní provoz kotle je řízen automatikou hořáku a nastavením jednotlivých regulačních prvků. Kotel pracuje ve dvoustupňovém pracovním režimu (snížený a jmenovitý výkon), přičemž regulace teploty I. stupně (snížený výkon) je nastavena trvale výrobcem na 95 °C, regulace teploty II. stupně (jmenovitý výkon) je nastavitelná v rozsahu 60 - 90°C (v případě provozu kotle nad 95°C v rozsahu 60 - 115 °C). Bezpečnostní termostat trvale nastaven na 105 °C (v případě provozu kotle nad 95°C na 120 °C). Pokud je potřebné provozovat kotel ve vyšším teplotním rozsahu, lze předem objednat osazení potřebných typů termostatů. Provoz kotle i případnou poruchu signalizují kontrolky na panelu ovládací skříňky.

V případě požadavku dálkového ovládání, ekvitermní regulace, kaskádového řazení kotlů apod. , může být aplikováno zapojení nadřazené automatiky.

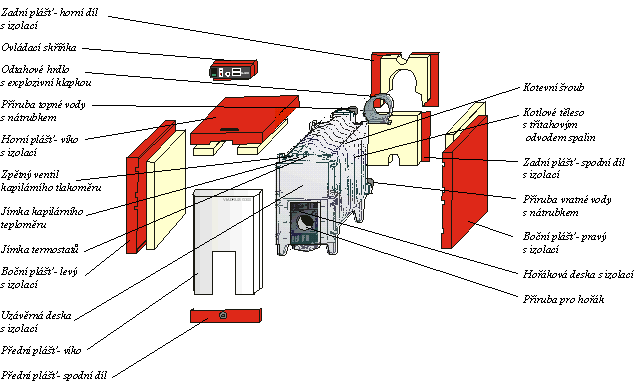

SCHÉMA KOTLE VIADRUS G 300

ZÁKLADNÍ TECHNICKÉ PARAMETRY

Výrobce poskytuje na kotel záruku v délce 24 měsíců od data uvedení výrobku do provozu, max. však 30 měsíců od data expedice z výrobního závodu.
