Jednořadý litinový článkový kotel s přetlakovou spalovací komorou určený pro ústřední vytápění plynnými a kapalnými palivy, vyráběný ve výkonovém rozsahu 275 až 550 kW. Kotel je vhodný pro nízkoteplotní provoz.

Při současném trvalém nárůstu plynových zdrojů tepla je v zájmu všech uživatelů minimalizovat negativní vlivy těchto zdrojů na životní prostředí. Významnou kategorií v této oblasti je vytápění středních a větších objektů, kde je navíc kladen velký důraz na hospodárný provoz s minimální potřebou obsluhy. Všechny tyto požadavky splňuje kotel VIADRUS G 500 v kombinaci s kvalitnímu tlakovými hořáky a spolehlivou nadřazenou automatikou zvolenou dle požadavků a nároků uživatele.

PŘEDNOSTI KOTLE

• Téměř neomezená životnost litinového kotlového tělesa.
• Vysoká hospodárnost provozu. Účinnost spalování v celé výkonové řadě je vyšší než 91,5 % pro všechny druhy paliva.
• Na přání dodávka včetně hořáku
• Moderní design
• Plně automatický dvoustupňový provoz.
• Signalizace provozu a poruchy kotle, případně použití signálů pro přenos do nadřazeného systému
• Možnost ovládání kotle prostřednictvím nadřazené automatiky nebo prostorového čidla teploty.
• Dle dispozice kotelny lze volit otevírání uzávěrné desky na levou nebo pravou stravu.
• Snadno přístupné hledítko a sonda pro měření přetlaku ve spalovací komoře.
• Možnost nízkoteplotního provozu v rozsahu teplot topné vody 50 - 75°C..
• Kotel VIADRUS G 500 v kombinaci s doporučenými hořáky šetří životní prostředí, jelikož výsledky spalování splňují v celé výkonové řadě přísné ekologické normy a předpisy.

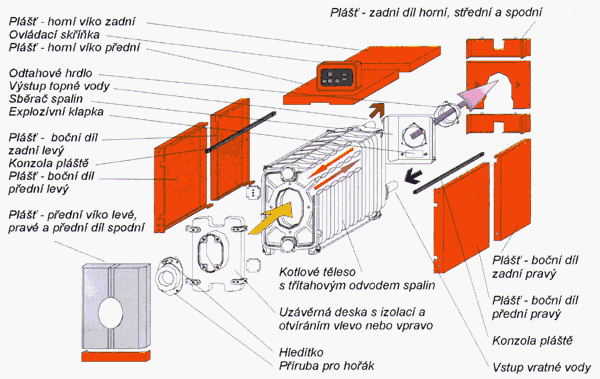

KONSTRUKCE KOTLE

Kotel VIADRUS G 500 je určen pro nízkotlaké teplovodní soustavy ústředního vytápění s maximální pracovní teplotou teplonosné látky do 90 °C (na přání 110°C).

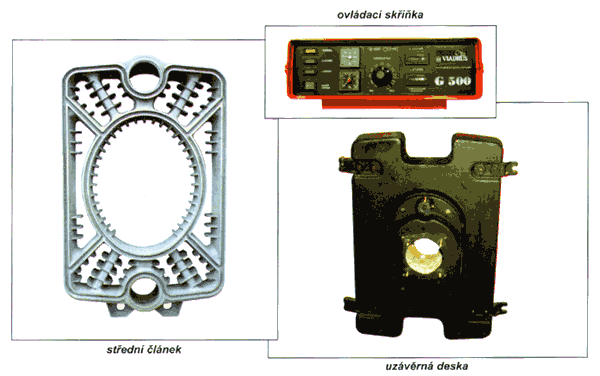

Spolehlivý provoz s vysokým využitím tepla spalin zabezpečuje kotlové těleso vyrobené z kvalitní šedé litiny. Kotlové těleso je sestaveno z článků pomocí nalisovaných vsuvek a zajištěno kotevními šrouby. Těsnost kotle zaručuje těsnící šňůra vložena do žlábků po obvodě jednotlivých článků a silikonový tmel nanesený v místě spojů článků. Kotel je třítahové konstrukce s elipsovitou spalovací komorou.

Vstup a výstup topné vody je situován na zadním článku, jehož součástí je také omezovací vložka sloužící k usměrnění proudění teplonosné látky v kotli. Na spodním nátrubku je plnící a vypouštěcí kohout.

Pro snadné čištění kotle jsou v horní a spodní části zadního článku čtyři čistící poklůpky.

Spaliny jsou z kotle odváděny odtahovým hrdlem umístěným na sběrači spalin. Pod odtahovým hrdlem je explozívní klapka s držákem. Na odtahovém hrdle jsou měřící místa teploty a analýzy spalin.

Kotlové těleso je tepelně izolováno deskami ze zdravotně nezávadné minerální vlny, které minimalizují ztráty tepla sdílením do okolí.

Plášť kotle je zavěšen na konzolách, umístěných vedle horních kotevních šroubů. Povrchová úprava pláště je provedena komaxitovou barvou.
Veškeré spínací, regulační a zabezpečovací prvky i propojovací svorkovnice jsou umístěny v ovládací skříňce, upevněné na předním horním víku pláště.

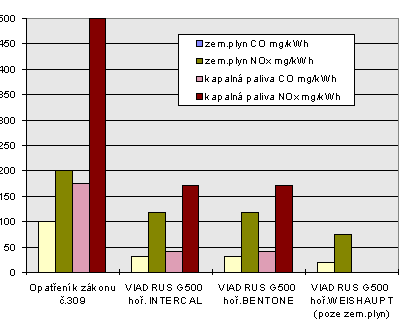

Tlakové hořáky, se kterými byl kotel VIADRUS G 500 schválen jsou uvedeny v tabulce technických parametrů. S danými hořáky byly dosaženy velice příznivé emisní hodnoty spalin. (viz graf emisí). Při použití jiných než doporučených typů hořáků výrobce nezaručuje dosažení uváděných parametrů.

Vlastní provoz kotle je řízen automatikou hořáku a nastavením jednotlivých regulačních prvků. Kotel pracuje ve dvoustupňovém pracovním režimu ( snížený a jmenovitý výkon), přičemž regulace teploty obou stupňů je nastavitelná v rozsahu 50 - 90°C . Pokud je potřebné provozovat kotel v jiném teplotním rozsahu, lze předem domluvit osazení jiných typů termostatů. Provoz kotle i případnou poruchu signalizují kontrolky na panelu ovládací skříňky.

V případě požadavku dálkového ovládání, ekvitermní regulace, kaskádového řazení kotlů apod. může být aplikováno zapojení nadřazené automatiky.

ZÁKLADNÍ TECHNICKÉ PARAMETRY

Doporučené hořáky pro spalování kapalného		INTERCAL	INTERCAL	INTERCAL	INTERCAL
paliva		SL 77/2	SL 88/2	SL 88/2	SL 88/2
		BENTONE	BENTONE	BENTONE	BENTONE
		B 50 - 2/2F	B 50 - 2/2F	B 50 - 2/2F	B 50 - 2/2F

Dodávka kotle

standardní :

• v rozloženém stavu ( jednotlivé články na paletě, kotlová armatura a příslušenství v přepravním obalu )
• plášť včetně izolace v kartónové krabici
• slepá příruba pro hořák (potřebné otvory pro použitý typ hořáku se provádí až při montáži)
• ovládací skříňka OS - 01

• dodávka s některým z doporučených hořáků (nutno specifikovat v objednávce)
• příruba s připojovacími otvory pro objednaný hořák
• provedení regulačních prvků pro výstupní teplotu do 110°C

ZÁRUČNÍ LHŮTA
